一、伺服扭轉試驗臺應用：
NDW系列電腦伺服金屬材料扭轉試驗機是眾標試驗機公司嚴格按照GB/T10128-2007《金屬室溫扭轉試驗方法》開發生產的精密金屬材料扭轉檢測設備，其主機采用一體化設計、內部裝有高精度扭矩傳感器，擺線針輪減速機，交流伺服調速系統及試樣夾持器等四部分組成。同時還配有高速計算機采集和數據處理系統，具有整體設計精致、美觀、運行平穩，測量精度高等優點，是機械加工、航空、航天、大專院校及科研院所等單位測試、研究和教學的理想設備。
二、電腦伺服扭轉試驗機特點：

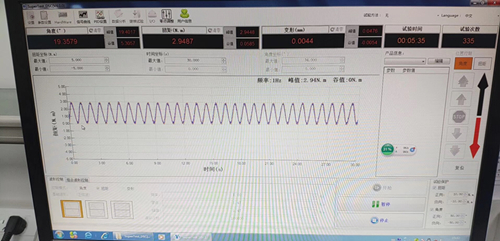

電腦伺服金屬材料扭轉試驗機主要用于扭轉原材料、半成品零部件、成品零部件的檢測。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗臺采用計算機控制操作，可進行扭矩、峰值、角度、曲線等數據的采集；顯示器顯示被測試零件的扭矩-時間，扭角-時間，扭矩-扭角試驗曲線；可以實現試驗數據存儲、打印試驗報表等。
三、實驗臺結構組成：

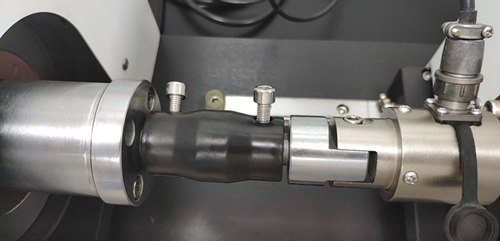

1、試驗主機：采用臥式結構，臺灣上銀高精度導軌+滑塊，剛性好，精度高。
2、傳動系統：松下交流伺服電機、日本松下伺服驅動器、擺線減速系統等組成。
3、測力系統：由高精度扭矩傳感器、美國進口扭矩傳感器等組成。
4、控制系統：試驗力測量控制系統由高精度扭矩傳感器、信號放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。眾標測控軟件通過各種信號處理，實現計算機顯示、控制及數據處理等功能。
5、保護裝置：滿量程過載保護、過流保護、過壓保護等。
四、主要技術指標：
1、主機形式：臥式
2、最大試驗力：2000N•m（可選）
3、測量范圍：20－2000 N•m
4、試驗力分辨率：0.001Nm
5、扭矩相對誤差：±1％（內控±0.5％）
6、角度分辨率：0.01°
7、角度測量精度：優于±1%
8、扭轉角相對誤差：±1％
9、夾頭間最大間距：550mm
10、扭轉速度控制范圍：0.05°/min～1000°/min 無極調速
11、扭轉速度控制精度：優于±1%
12、扭轉速度：0.01-720°/min
13、夾持試樣尺寸：Φ6-Φ22
14、電機功率：0.75Kw
15、試驗機尺寸：約500*430*1300 mm
16、外觀：應符合GB/T2611要求
17、成套性：符合標準要求
18、供電電源：220V，50Hz
|
