引伸計是測量試件兩點之間線變形的一種儀器。傳統的接觸式引伸計通常由傳感器、放大器和記錄器三部分組成，傳感器直接和被測構件接觸。非接觸的引伸計，通過測量被測試件的兩點或兩條線的距離位移變化，得到變形數據。拉力試驗機的引伸計是感受試件變形的器件，應變計式的引伸計由于原理簡單、安裝方便，目前是拉力試驗機廣泛使用的一種類型。
引伸計按照是否接觸被測試件分，可分為接觸式引伸計和非接觸式引伸計。接觸式引伸計如傳統的夾持式引伸計，非接觸式引伸計如光學視頻引伸計、激光視頻引伸計等。
引伸計按測量對象，可分為軸向引伸計、橫向（徑向）引伸計、夾式引伸計。
A. 夾式引伸計：用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中較常用的儀器之一，它較多用在測定材料斷裂韌性實驗中。精度高，安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件，適合靜、動變形測量。
B. 軸向引伸計：用于各種金屬材料和非金屬材料變形測量的儀器之一。各種常規型、迷你型、大標距型多種規格軸向引伸計可滿足各種金屬材料和非金屬材料變形測量的需要，并可根據用戶要求定制特殊規格產品。
C. 徑向引伸計：用于檢測標準試件徑向收縮變形，它與軸向引伸計配合用來測定泊松比μ，它將徑向變形(或橫向某一方向的變形)變換成電量，再通過二次儀表測量、記錄或控制另一設備。
引伸計按工作原理分，可分為機械式引伸計和電子式引伸計。
機械式引伸計，是由指針或光標直接指示位移示值，如百分表式、杠杠式、光學式引伸計；
電子式引伸計、采用電子元件構成，如電阻應變式、電感式引伸計、電容式、光柵式、激光式、非接觸式（視頻激光）等。
引伸計按裝夾方式分，可分為人工裝卡引伸計和自動引伸計。
人工裝卡引伸計為常用引伸計，是由試驗人員將隱身裝卡在試驗之上進行試驗；

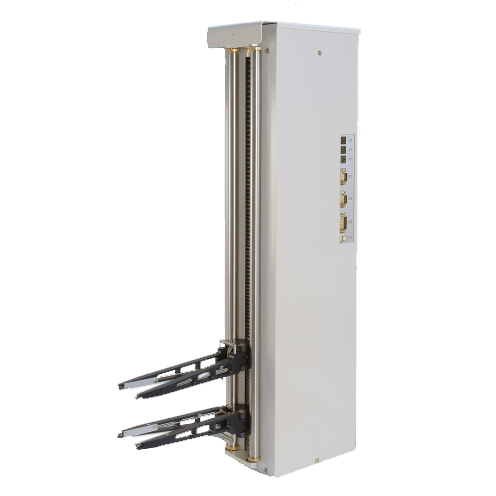

自動引伸計為機電一體復合式自動引伸計，與試驗主機為一整體機構，由程序設定計算機控制，進行裝卡、打開引伸計。全自動引伸計主要用于大量同類試樣的大規模校驗。
引伸計按量程分，可分為小變形引伸計和大變形引伸計。
小變形引伸計，一般應用于5mm變形以下，或更小的變形量；
大變形引伸計，一般應用于20mm至500mm（或更大）的變形量，大變形引伸計主要用于測試特定要求硬化指數n或試樣延伸率。
|
